高压雾森系统

高压雾森系统

发布日期:2020-10-21 16:48 浏览次数:

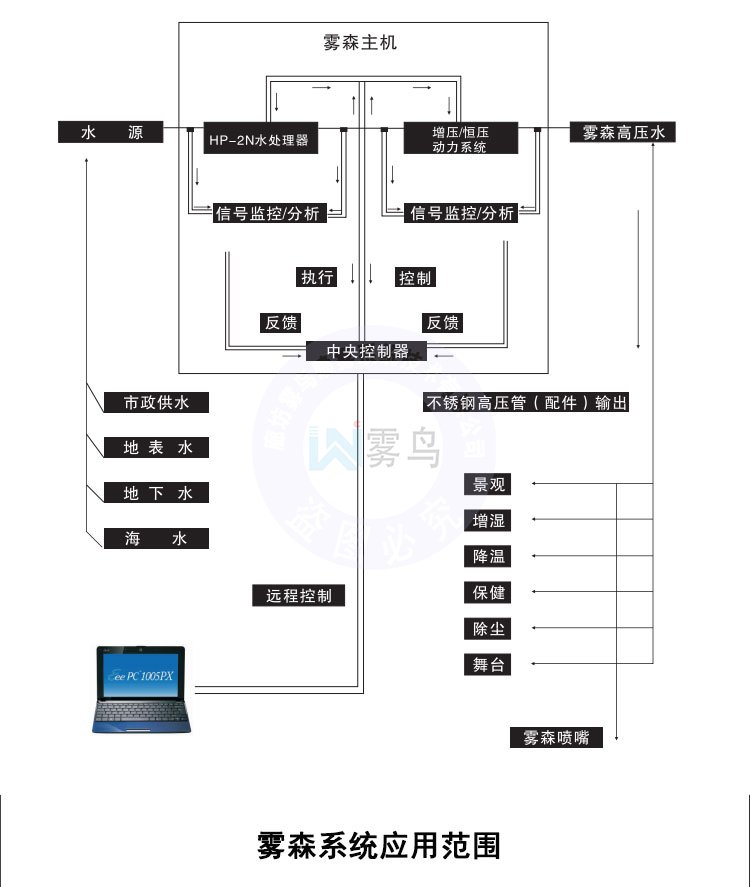

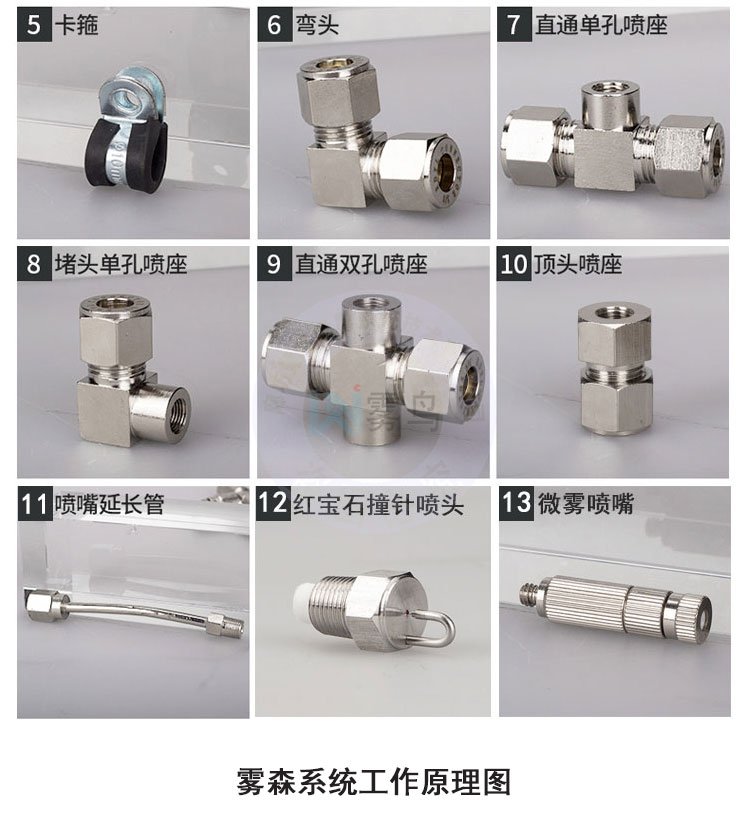

高压雾森系统又称之为:高压冷雾系统、雾森设备、人造雾系统等,原理采用高压柱塞泵加压至4-8Mpa,通过高压管道输送到专业X微雾喷嘴(红宝石撞击喷嘴、高压防滴漏喷嘴等)瞬间产生大量的纳米X微雾颗粒。

高压雾森系统



高压泵与电机配套链接方式:


高压柱塞泵原理:
柱塞泵原理
        高压柱塞泵分为两种有代表性的结构形式的轴向柱塞泵和径向柱塞泵;由于径向柱塞泵属于一种新型的技术含量比较高的高效泵,随着X产化的不断加快,径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分;径向柱塞泵是活塞或柱塞的往复运动方向与驱动轴垂直的柱塞泵。
        径向柱塞泵工作原理:驱动扭矩由驱动轴 通过十字联轴器 传递给星形的液压缸体转子,定子不受其它横向作用力。转子装在配流轴上。位于转子中的径向布置的柱塞,通过静压平衡的滑靴紧贴着偏心行程定子。柱塞与滑靴球铰相连,并通过卡簧锁定。二个保持环将滑靴卡在行程定子上。泵转动时,它依靠离心力和液压力压在定于内表面上。当转子转动时,由于定于的偏心作用,柱塞将作往复运动,它的行程为定于偏心距的2倍。定子的偏心距可由泵体上的径向位置相对的两个柱塞来调节。油液的进出通过泵体和配流轴上的流道,并由配流轴上吸油口控制,泵体内产生的液压力被静压平衡的表面所吸收。摩擦副的静压平衡采取了过平衡压力补偿方法,形成了开环控制。支承驱动轴的轴承只起支承作用,不受其他外力的作用。液压系统中:轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。

主机选型:


高压标准机组型号 功率
KW
电压
V
雾化量
(L/min)
压力
Mpa
定制功能
WN-G-2B 0.55 380 / 220 2 4-8 人机界面触摸屏,PLC程序定制开发,智能控制柜、进口电机、温湿度控制、PM2.5控制、手机APP控制、远程遥控器控制、变频器、压力传感器、高压电磁阀、精密过滤器,其他规格及定制功能联系我们。
WN-G-4B 0.75 380 / 220 4 4-8
WN-G-8B 1.5 380 / 220 8 4-8
WN-G-12B 2.2 380 / 220 12 4-8
WN-G-15B 3 380 15 4-8
WN-G-18B 4 380 18 4-8
WN-G-25B 4 380 25 4-8
WN-G-30B 4/5.5 380 30 4-8
WN-G-40B 5.5/7.5 380 40 4-8
WN-G-50B 7.5 380 50 4-8
WN-G-70B 11 380 70 4-8
WN-G-100B 15 380 100 4-8
WN-G-2(1.2)B 0.55 380 1.2 4-8
WN-G-4(2.5)B 0.55 380 2.5 4-8
WN-G-8(5)B 1.1 380 5 4-8
WN-G-12(7.5)B 1.5 380 7.5 4-8
WN-G-15(9.5)B 2.2 380 9.5 4-8
WN-G-19(12)B 2.2 380 12 4-8
WN-G-30(19)B 4 380 19 4-8
WN-G-40(24)B 4 380 24 4-8
WN-G-50(30)B 5.5 380 30 4-8

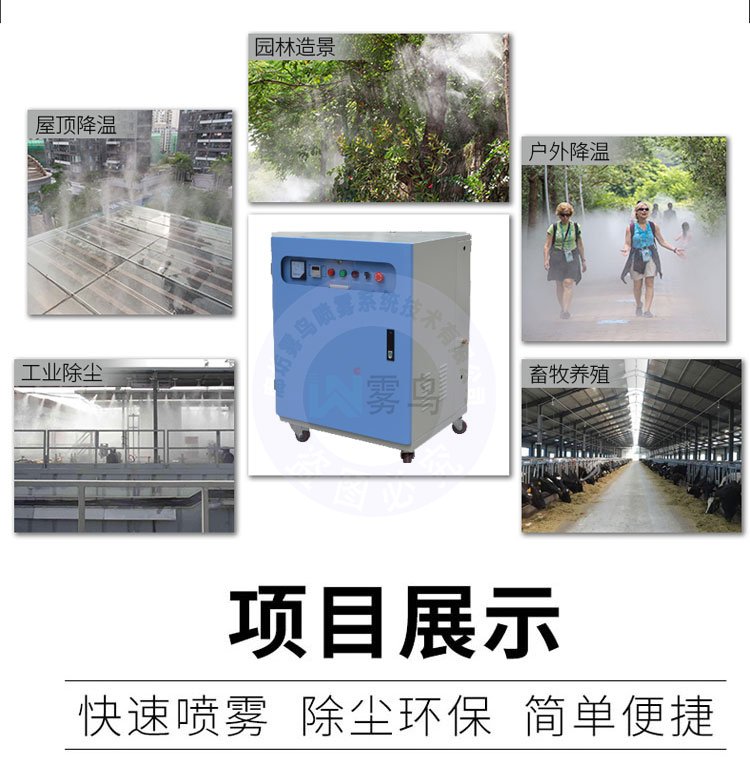

高压雾森系统应用:

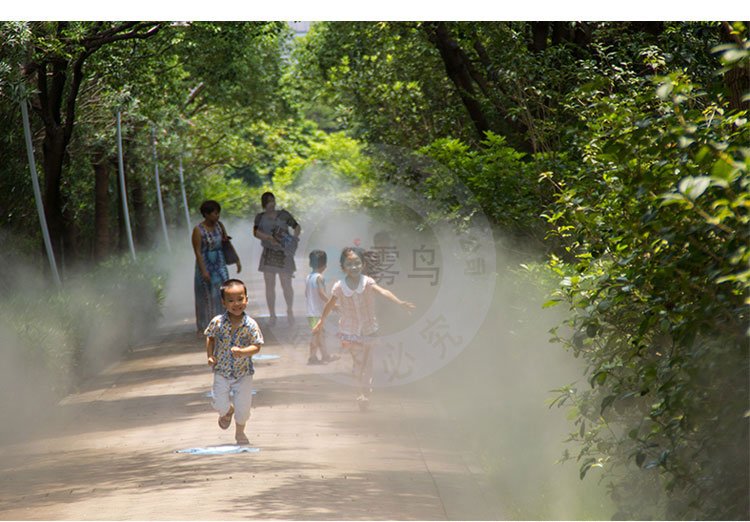

1、景观喷雾领域:
2、喷雾降温领域:
3、喷雾加湿领域
4、喷雾除尘领域
5、喷雾除臭领域
6、其他领域:


相关案例视频:


总结:高压雾森系统,雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域,专业于景观喷雾,高压雾森系统领域,有全自动喷雾设备,生产厂家可定制贴牌,针对环境治理有丰富经验。
