固安玉兰湾水幕帘+雾森喷雾景观系统方案

发布日期:2021-04-02 20:29 浏览次数:

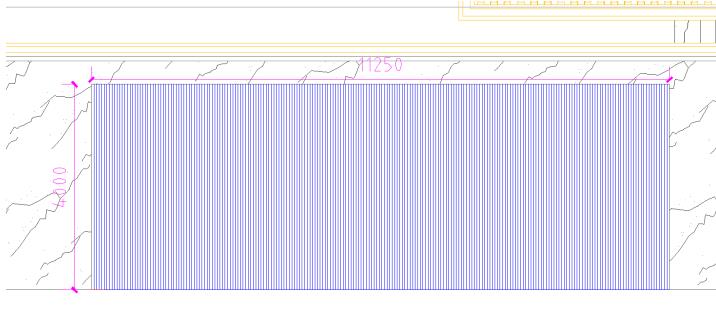

设计描述:高度4米,宽度11.25米,设计间距5厘米布局跟一根水线,总布局设计225根。
水线采用透明光纤拉直布局。大部采用喷头与水线结合布局。喷头布局225只。底部采用潜水泵循环水综合布局利用,管道布局隐藏在墙体内。

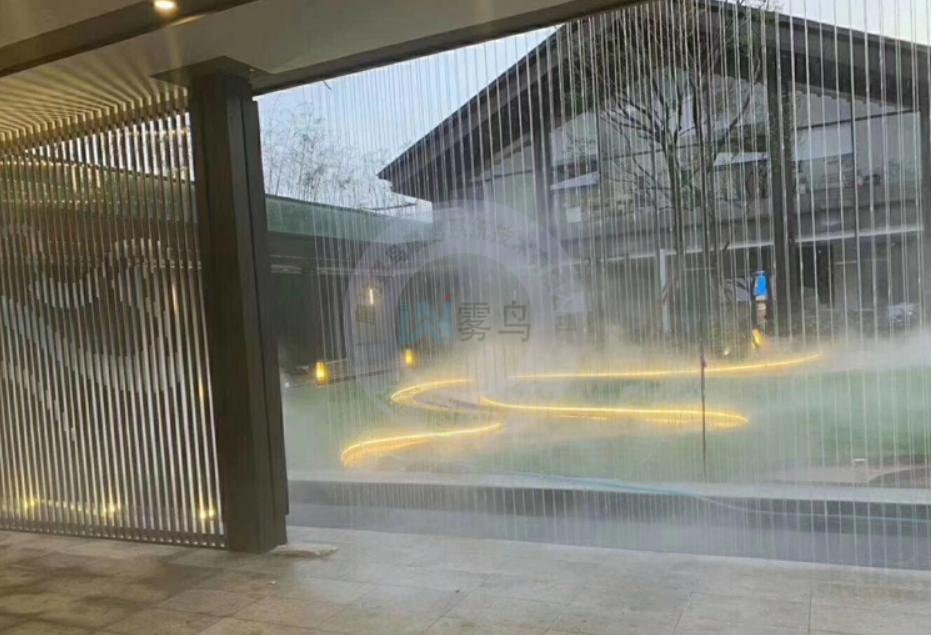

光纤水帘

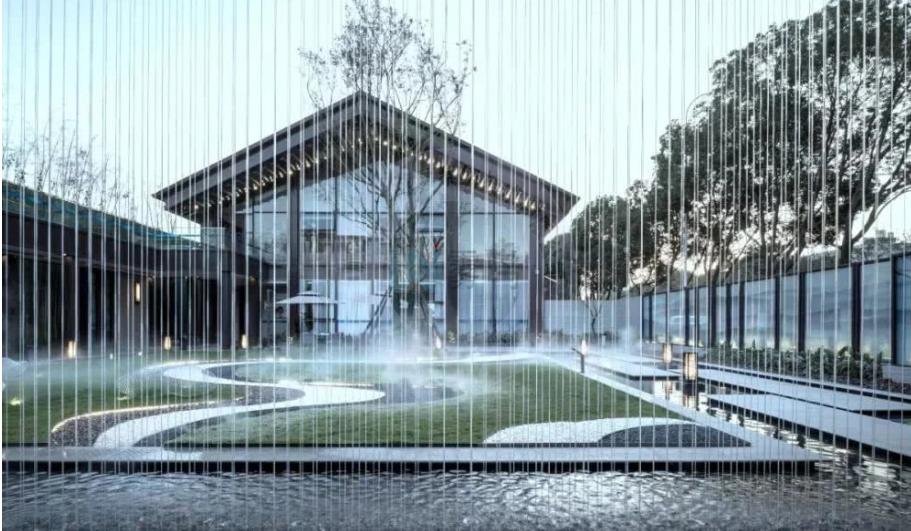

水帘

设计说明:
1、在喷雾机组边要求水电到位,(供电380V;市政水大于2KG压力)。
2、输出管线材质: 304不锈钢管线(∅9.52mm);耐压:11Mpa。
3、机组:   尺寸:800mm*600mm*1000mm;
按照现有图纸及数量报价为69个喷嘴设计(目前是1米1个喷嘴,但是推荐1米布局2只喷嘴)
   主机型号:KEFOO-0810-1.5,单台功率1.5KW        内部系统构成:水处理装置(二X过滤)、高压装置、自动控制系统、防雨隔音机柜;
   电源:380VAC,50Hz;   水源:市政用水;   水源水压:>2KG;
   工作参数
   额定压力:4-6Mpa;   运行方式:连续运转时间24小时间歇制;
   流量功耗比:0.35t/度;工作噪音:<50分贝;  高压驱动电机散热方式:水冷直排式;
4、配件材质:
   高压管道:304不锈钢管线,其耐压等X>1500psi;
   高压配件:
   配件连接方式:卡套链接、快速连接设计;
   安装隐藏固定:通过填土回埋。
   使用寿命:50年
5、喷雾喷头:
   基体材质:SUS316不锈钢;
   喷口孔径:0.3mm;
   雾化方式:纯物理雾化,旋流式;
   雾化颗粒粒径:大于80%<1µm;   工作流量:0.05kg/30秒 ;
   连接方式:快接式连接、自带高压密封。
   使用寿命:10000小时零磨损。
   雾化量:2立方米/单元/30秒(0.05kg)。
6、机组控制系统:整套主机设备智能控制系统组成,设备均安装在密封机箱内,内外防雨机柜;可24小时自动循环控制,降低人工成本和能源成本。
7、内置高压泵:采用了意大利泵机作为冷雾的动力来源。该泵采用科技的水利模型,结构组合设计独特,高效节能,性能可靠,为整个系统的安全高效运行提供有效保障。
8、机组放置位置由甲方指定并提供。

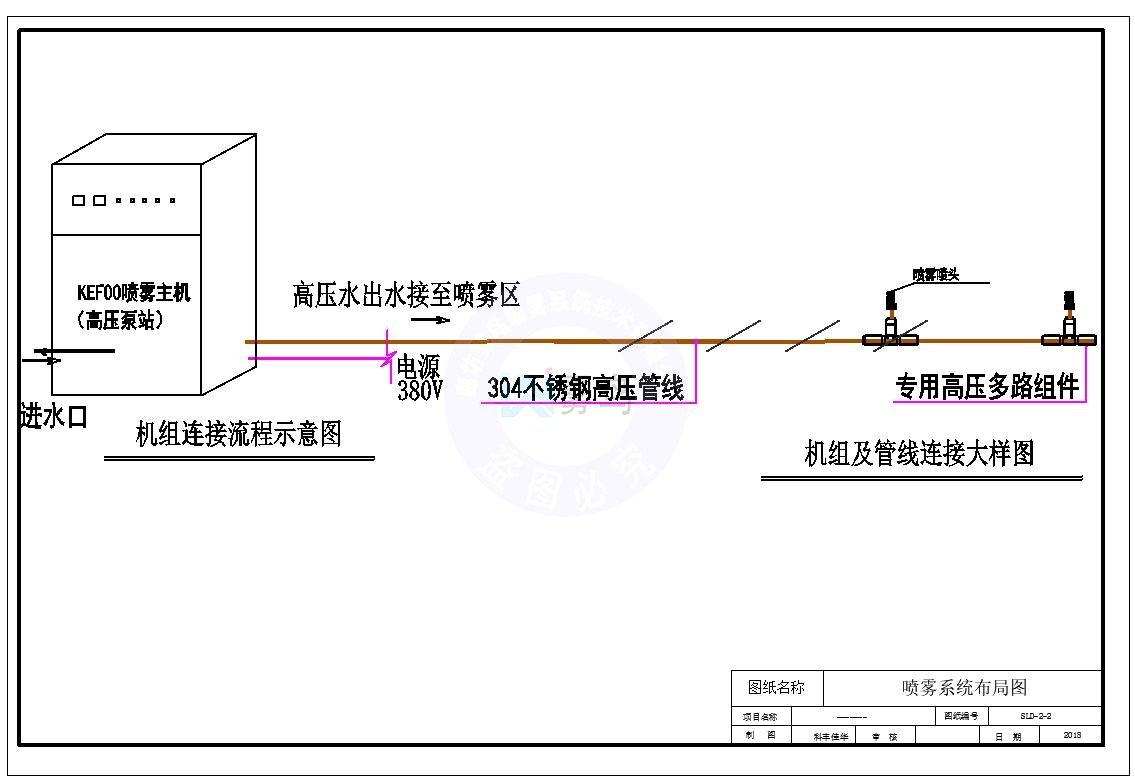

喷雾系统流程图

喷雾系统

序号 名称 参数 数量
1 水帘喷嘴 2826 225套
2 水帘拉钉   225套
3 光纤 2.5mm光纤 1150米
4 主管道、管件、阀门 PPR63mm 1套
5 自动补水循环水泵 18T/h 1台
6 控制箱 定做 1台
7 水泵电缆 3*2.5平方电缆 10米
8 大部水箱装置 定制 11.25米
9 底部拉板固定装置 定制 11.25米
10 安装附件   1批
11 运输及保险   1项
12 安装调试费 安装不含土建、要求主机位水电到位,提前做好预埋管
13 水帘小计
1 集成喷雾主机 KEFOO-0810-1.5,功率1.5KW,380V,进口泵头机组,集成电控手自动双时间控制,集成二X过滤系统 1台
2 红宝石撞击喷嘴 KEFOO-HBS015 69只
3 延长支管 KEFOO-YCG50 69只
4 304不锈钢底座 KEFOO-KTD 69只
5 304不锈钢三通 KEFOO-KTS 3只
6 304不锈钢末段 KEFOO-KTM 4只
7 304不锈钢高压管 KEFOO-BXG9.52 100米
8 固定R卡 KEFOO-R9 100只
9 综合运输及保险   1项
10 安装调试费 安装不含土建、要求主机位水电到位,提前做好预埋管 1项


总结:固安玉兰湾水幕帘+雾森喷雾景观系统方案,雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域,专业于光纤水帘,雾森系统领域,有全自动喷雾设备,生产厂家可定制贴牌,针对环境治理有丰富经验。
