北京首建环保有限责任公司大棚生产线喷雾降尘

发布日期:2022-08-24 14:39 浏览次数:

设计说明:设计说明:
1、在喷雾机组边要求水电到位,(供电380V;市政水大于3KG压力,进入机组提供3公斤压力)。
2、输出管线材质:DN25管;耐压:1.6Mpa。
3、机组:   ;
    内部系统构成:水处理装置(二X超滤过滤系统)、高压装置、自动控制系统、防雨隔音机柜;
   电源:380VAC,50Hz;   水源:市政用水;   水源水压:>3KG;
   工作参数
   额定压力:9-12公斤;   运行方式:连续运转时间24小时间歇制;    流量功耗比:0.35t/度;工作噪音:<35分贝;   高压驱动电机散热方式:水冷直排式;
4、配件材质:
   管道:主管:PPR32管,支管:伸缩支管高压橡胶软管,终端管:高压PA管
   配件:
   配件连接方式:快速连接设计; 安装R卡固定:明装。使用寿命:50年
5、喷雾喷头:
   基体材质:不锈钢+铜合金;
   喷口孔径:1.0mm;
   雾化方式:纯物理雾化,旋流式;
   雾化颗粒粒径:大于80%<35µm;    ;
   连接方式:快接式连接、自带高压密封。
   使用寿命:10000小时零磨损。
   雾化量:2立方米/单元/30秒(0.05kg)。
6、电磁阀:220V,电磁阀,
7、终端控制箱:内置远程无限控制器装置
8、机组控制系统:整套主机设备智能控制系统组成,设备均安装在密封机箱内,内外防雨机柜;可24小时自动循环控制,降低人工成本和能源成本。
9、机组优点:免维护,远程无线控制
10、机组放置位置由甲方指定并提供,设计施工单位:雾鸟喷雾系统技术有限公司。

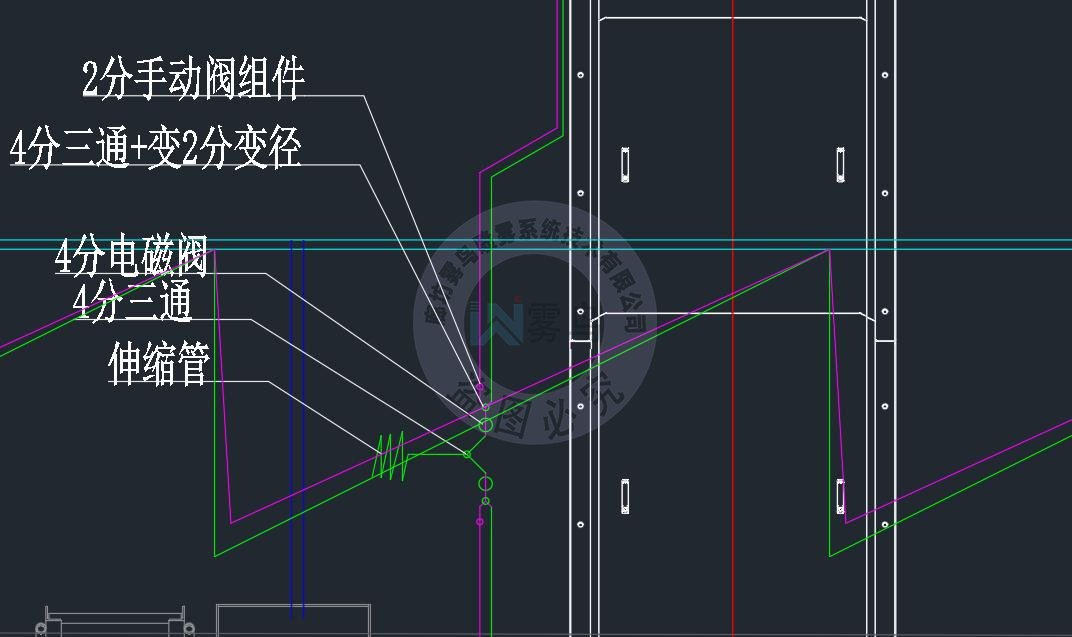

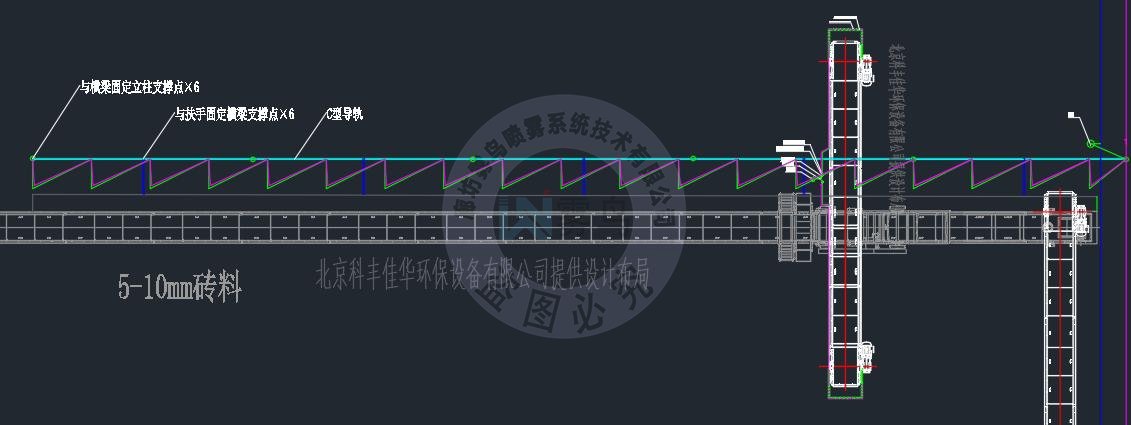

注:图中喷头位置及数量为示意,具体以现场实际情况为准。

序号 名称 品牌 参数 工作量 单位
1 集成喷雾系统 科丰佳华 型号:KEFOO-2-18DZYC
380V,50Hz,2.2KW,9-12公斤,手/自动控制,全自动稳压控制系统, PP过滤系统,户外防雨降噪机箱,漏电保护,缺水保护装置,过载保护,短路保护 ,15路远程遥控控制系统,含设计费
1
2 压力水罐 龙井王 200L,不锈钢,带控制耐压15公斤 1
3 集中控制箱 科丰佳华 带遥控器控制,控制箱体,漏电保护 十合一 1
4 电磁阀 三叶 DN15 10

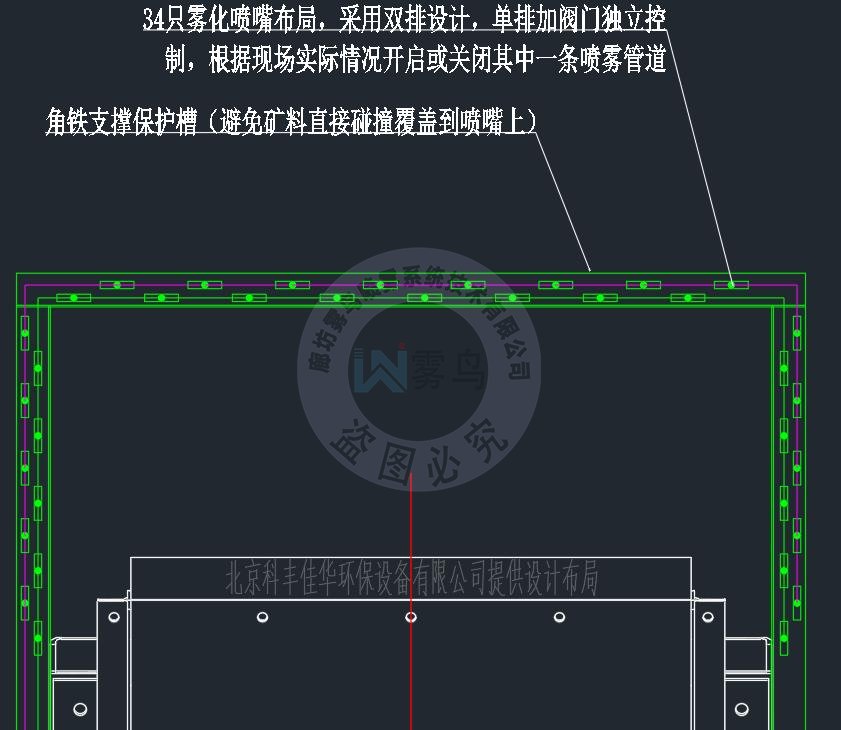

5 终端雾化喷头 科丰佳华 34*10点位 340
6 喷嘴底座 科丰佳华 KEFOO-KCD9.52 340
7 高压合金末端 科丰佳华 KKEFOO-KCM-S 15
8 高压合合金弯头 科丰佳华 KEFOO-KCW 60
9 高压管 科丰佳华 KEFOO-PA9.52 100
10 手动阀门2分 米德 不锈钢 10
11 阀门接头2分-9.52 米德 不锈钢 20
12 补芯4-2 米德 不锈钢 10
13 对丝2分 米德 不锈钢 10
14 4分三通 米德 不锈钢 5
15 橡胶伸缩盘管 聚鑫源 支线距离45米,伸缩管长度80米 5
16 C型钢滑轨 盈实 C30*2  每条50米计算*5条 250
17 吊架 盈实 C30 125
18 管路专用滑车 盈实   125
19 连接器 盈实   65
20 首车 盈实   5
21 牵引件 盈实   5
22 堵头 盈实   5
23 始末端滑车 盈实   10
24 电磁阀控制线 朝阳/诺弗珂 4*1.5 5.5
25 护线管及配件   PCV32 130
26 角铁40   40*40 110
27 角铁50   50*50 80
28 槽钢支架   80 80
29 预埋铁     30
30 丝杆及螺丝   M10 20
31 膨胀螺丝   M10 120
32 固定螺丝及配件     1
33 软化水系统 众信清源 4T,自动型(自备) 1
34 出水主管道及管件   PPR管DN25 含活接、三通、弯头管件,暂估米数 180


总结:北京首建环保有限责任公司大棚生产线喷雾降尘,雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域,专业于喷雾降尘系统,喷雾除尘设备领域,有全自动喷雾设备,生产厂家可定制贴牌,针对环境治理有丰富经验。
