徐庄工矿喷雾降尘综合布局方案

技术要求

一、总则
1、本要求提出的是大低限度的技术要求，供货方应提供符合技术要求和工业标准的优质产品。
2、如果供货方没有以书面形式对本要求的条文提出异议，则表明供货方认同提供的产品技术指标均能满足要求。
3、本要求未尽事宜，由双方协商确定。

二、规格参数
1. 名称
集成喷雾主机  参考型号KEFOO-8-10DY    1台
2. 基本参数
KEFOO-8-10DY 4KW 标配380V，50Hz，功率：4KW  进出水口DN50  额定耗水量：6T/h，工作压力8-10公斤，过滤器流量：15T/h 过滤器精度：5um  ， 电机防护等X：IP55，要求进水口≥0.1Mpa 降噪机组 噪音≤40分贝，免维护机组，本地实现手/自动控制（双时间控控制），户外防雨降噪喷塑机箱，机箱尺寸：900*650*1350mm、系统配备漏电保护，缺水保护，过载保护，短路保护，缺水延时停机保护。

三、供货明细

物质名称	规格及参考型号	参数	单位	数量	备注
闸阀	z11-16c DN80		只	1
喷嘴		集成灯杆喷雾终端，喷雾量：0.2L/min，材质：铜合金材质,内置精密1微米不锈钢丝网过滤，雾化方式：导流式	套	15	每个集成终端20套喷嘴
雾化喷嘴	KEF00-95015B	射程3-5米，1L/min	只	35
自动旋转喷嘴	KEF00-PQ6504	射程16米，2.5T/h，0.4Mpa	把	2	射程15-19米
阀门（设备专用）	DN50		只	1
集成电控 自动定时+频率			台	1	与主机集成
电磁阀	DN32		只	1

喷雾降尘设计方案

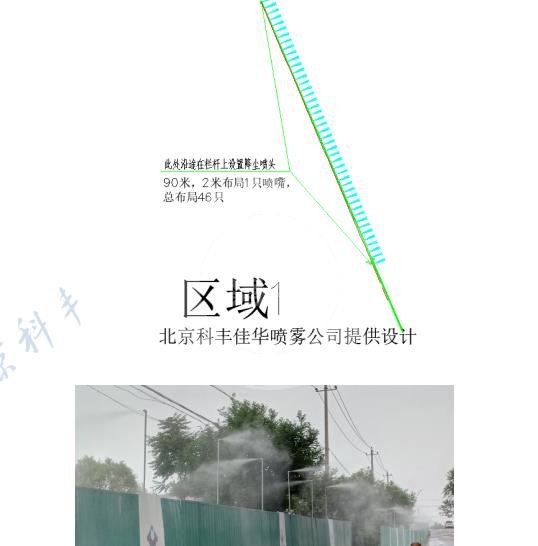

布局概述：区域1采用10公斤压力雾化，布局KEFOO-95015B规格雾化喷嘴，横向喷射布局，无风情况下覆盖约3-5米，90米长 2米布局个喷嘴总布局46只喷嘴，单只雾化喷嘴1L/min，总流量46L/min（2.76T/h） 主管道固定于墙体上高处，每个喷点做50厘米高立柱，喷嘴横向喷射。


布局概述：区域2采用10公斤压力雾化，布局KEFOO-95015B规格雾化喷嘴，垂直向下喷射布局，形成雾帘，20米长 1.5米布局个喷嘴总布局14只喷嘴，单只雾化喷嘴1L/min，总流量14L/min（0.84T/h）

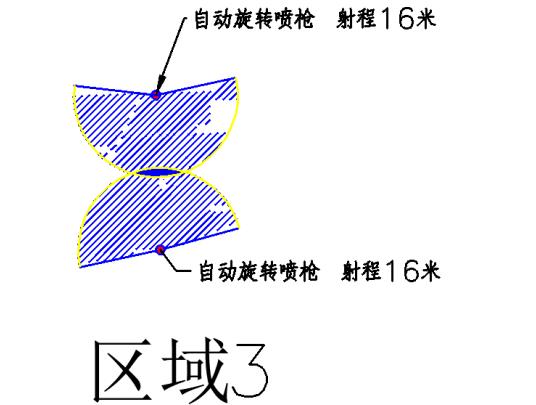

布局概述：区域3采用10公斤压力雾化，布局KEFOO-PQ6504规格自动旋转扫描喷枪，射程半径16米，单只喷点2.5T/h，2个点总流量5T/h，工作压力稳压0.4Mpa 现场直接提供。



布局概述：区域4采用10公斤压力雾化，单个路灯杆高度约7米，灯杆间距24米，总长度约280米单个路灯杆布局马总13根路灯杆，单根路灯杆不20只雾化喷嘴，单只喷嘴流量设计0.15L/min，单个路灯流量3L/min，总流量39L/min（2.34T/h）

整体布局：
区域一、二、四公用一台集成喷雾主机，主机规格：WN-8-10DY 功率4KW 耗水量6T/h


主机型号：WN-8-10DY	品牌：雾鸟
进水口：DN50	额定耗水量：6T/h
出水口：DN50	泵站压力：8-10 公斤
过滤器精度：50um	控制：手动、自动(定时+频率)、遥控
过滤器流量：15T/h	保护：缺水保护、过载保护、漏电保护
主机噪音：≤40分贝 静音	电机防护等X:IP55
电压：380V 50Hz	泵站功率：4KW
外形尺寸：900*550*1400mm	推荐水泥基座：1500*1000*200mm


区域三不需要主机，配备集成控制装置、手动+自动（定时和频率）


喷雾系统单价报价单

序号	名称	参数	数量	备件	备注/品牌
共用	集成喷雾主机	KFOO-8-10DY	1台		品牌商： 雾鸟
区 域 一	雾化喷嘴	KEFOO-95015B	46套	4
	喷雾主管	DN25	126米
	喷雾立管	DN15	30米
	DN25转DN15三通		46个
	DN25弯头		10个
	DN25丝堵		1个
	DN25活结		10个
	DN15弯头		50个
	液体生料带		30瓶
	墙体固定架		30套
区 域 二	雾化喷嘴	KEFOO-95015B	14只	6
	PE25管	耐压1.6Mpa	300米
	PE25-1/2丝扣三通		15只
	PE25堵帽		1只
	PE25弯头		10只
	PE25外丝活结		1个
	PE25活结		3个
	PE25阀门		1个
区 域 三	自动转转喷枪	KEFOO-PQ6504	2个
	PE32管		250米
	PE32三通		2个
	PE32弯头		10个
	PE32-DN25外丝直接		2个
	PE32阀门		1个
	PE32外丝活接头		4个
	集成电控	（自动定时+频率)	1个
	DN25电磁阀		1个
区 域 四	集成灯杆喷雾终端		13套
	喷雾主管道PE32管		350米
	PE32-1/2丝扣三通		13个
	PE32弯头		10个
	PE32直接		10个
	PE32三通		4个
	PE32外丝活结		1个
	安装附件		1批
	综合运输及保险		1项
	材料费合计
	安装调试费	安装不含土建 管路挖沟复原甲方协调自行解决 路灯杆之间，过路管路需要挖沟填埋	1项
	差旅、食宿费		1项
	总计
备注：以上报价不含税金。系统质保一年。




施工准备阶段及周期

1、核对设计文件：根据现场状况，制定相关设计方，并根据现场实际提出优化建议。
2、根据我公司施工时相关设备的需求，被施工的单位应做好提前准备，例如：进出证、土建、水电到位等，因客户方导致而耽搁工期的由客户方自己承担。
水：要求自来水，末端加装阀门，，距离主机位置1米范围内
电：380V，4KW,5×2.5科标，末端配备32A闸箱，距离主机位置1米范围内
3、施工
